在合成橡胶的大家族中，丁苯橡胶（SBR）是最重要的品种之一。然而，很多用户在实际选型时常常困惑：热塑性丁苯橡胶（SBS） 和液体丁苯橡胶（L-SBR） 虽然都叫“丁苯橡胶”，但它们在形态、性能和应用上有着天壤之别。本文将从多个维度为您详细拆解这两种材料的特点与差异。
一、什么是液体丁苯橡胶（L-SBR）?

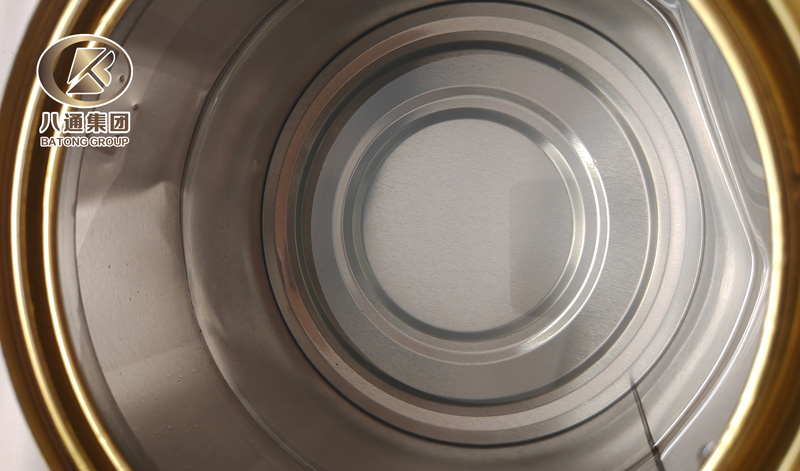

液体丁苯橡胶(Liquid Styrene-Butadiene Rubber)，简称L-SBR，是苯乙烯与丁二烯的共聚物，但它的分子量远低于传统固态丁苯橡胶，常温下呈现低分子量、高黏度的液体形态。简单来说，SBS是固体颗粒，而L-SBR是黏稠液体。
L-SBR主要用作增塑剂、粘结剂和性能改性剂，添加到其他材料中改善其柔韧性、低温性能和耐磨性。2024年全球液态丁苯橡胶销量约3,516吨，市场均价约为每吨13,286美元。
二、什么是热塑性丁苯橡胶（SBS）？
热塑性丁苯橡胶(Styrene-Butadiene-Styrene Block Copolymer)，简称SBS，是由苯乙烯（S）和丁二烯（B）两种单体通过阴离子聚合形成的苯乙烯-丁二烯-苯乙烯三嵌段共聚物。它被称为“第三代合成橡胶”，是苯乙烯系嵌段共聚物（SBCs）中产量最大、应用最广的品种。

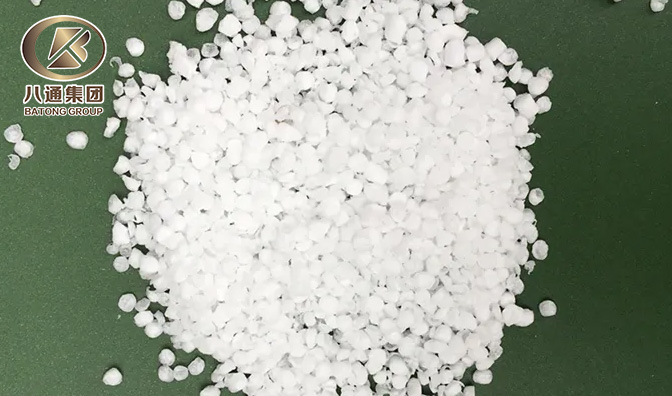

SBS外观为白色或浅色固体颗粒，常温下呈现橡胶的高弹性，高温下则可熔融塑化成型。它的独特之处在于兼具塑料的热塑性加工性能和橡胶的高弹性，可以像塑料一样用挤出、注塑等方式加工，且不需要硫化，边角余料还可多次回收利用。
三、核心区别：从七个维度全面对比
1.定义与形态
| 对比项 | 热塑性丁苯橡胶（SBS） | 液体丁苯橡胶（L-SBR） |
|---|---|---|
| 基本定义 | 苯乙烯-丁二烯-苯乙烯三嵌段共聚物 | 低分子量苯乙烯-丁二烯共聚物 |
| 常温形态 | 白色或浅色固体颗粒 | 黏稠液体 |
| 所属类别 | 热塑性弹性体（TPE） | 液体橡胶 |
2.分子量与结构
SBS的分子量通常在8万至30万之间，分为线型和星型两种结构。其分子链由聚苯乙烯硬段和聚丁二烯软段交替排列，形成独特的两相分离体系。
L-SBR的分子量则远低于SBS，属于低聚物范畴。较低的分子量使其在常温下呈现液态，同时也赋予其更好的流动性和浸润性。
3.制备工艺
SBS的制备：采用阴离子溶液聚合法，以烷基锂（如正丁基锂）为引发剂。线型SBS采用三步加料法，星型SBS采用两步加料加偶合反应。整个工艺包括聚合、闪蒸浓缩、掺混汽提、后处理等环节。
L-SBR的制备：可通过低温乳液聚合或阴离子聚合等方法制备。近年来，功能性液体丁苯橡胶（如端羟基、胺基液体丁苯橡胶）的制备技术也在不断发展。
4. 核心性能对比
| 性能维度 | 热塑性丁苯橡胶（SBS） | 液体丁苯橡胶（LSBR） |
|---|---|---|
| 力学强度 | 高，拉伸强度 15~35 MPa，断裂伸长率 400%~800%，可单独作为结构材料 | 极低，无独立使用的力学性能，必须依附基体材料发挥作用 |
| 弹性与回弹 | 弹性优异，回弹率高，永久变形小，类似硫化橡胶 | 无回弹性能，仅能提升基体的低温韧性与伸长率 |
| 耐温范围 | 使用温度 - 90℃~90℃，高于 100℃软化熔融，冷却后恢复弹性，可逆 | 玻璃化温度 - 65℃~-30℃，高温下粘度降低、流动性增强，无明确软化点 |
| 溶解性 | 可溶于甲苯、环己烷等烃类溶剂，形成胶液；不溶于水、醇类 | 与绝大多数有机溶剂、矿物油、橡胶、树脂相容性极佳，可任意比例混溶 |
| 交联特性 | 物理交联，加热熔融可逆，无需化学硫化 | 可通过分子双键或端官能团发生化学交联，固化后变为不溶不熔的弹性体 |
5. 典型应用领域
SBS的主要应用（四大领域）：
- 制鞋工业（占比约38-40%） ：生产弹性鞋底
- 沥青改性（占比约30%） ：生产改性沥青防水卷材、高等级公路路面
- 胶粘剂与密封剂：接触型胶粘剂、热熔胶、压敏胶
- 塑料改性：改善PP、PE、PS等树脂的低温性能和冲击强度
L-SBR的主要应用：
- 胶粘剂与密封剂：压敏胶、工业密封剂、鞋用胶
- 涂料：高性能涂料，提供附着力与耐候性
- 改性沥青：改善柔韧性与低温性能
- 橡胶配合物：作为增塑剂、粘结剂和性能改性剂
- 电子材料：覆铜板加工，改善流胶现象
6. 加工方式
SBS的加工：可用热塑性塑料加工设备进行挤出、注塑、吹塑等成型。加工过程不需要硫化，省去了传统橡胶的硫化工序，设备投资少、能耗低、周期短。
L-SBR的加工：作为液态原料，主要通过搅拌混合、泵送输送等方式与其他材料复配。它不直接成型为最终产品，而是作为配方组分参与到胶粘剂、涂料、橡胶配合物的制备中。
四、如何选择？
选择SBS的场景：
- 需要生产鞋底、沥青改性、胶粘剂等制品
- 希望利用热塑性加工的优势，无需硫化
- 追求高弹性、高强度的材料性能
选择L-SBR的场景：
- 需要改善胶粘剂、涂料、密封剂的柔韧性和低温性能
- 作为增塑剂或改性剂添加到现有配方中
- 对材料的流动性和浸润性有较高要求
五、总结
热塑性丁苯橡胶（SBS）和液体丁苯橡胶（L-SBR）虽然都来自苯乙烯和丁二烯的共聚，但它们在形态、分子量、性能、应用和加工方式上有着本质区别：
SBS是固体，是“材料本身”，可以直接做成产品，具有高弹性、高强度，可热塑加工无需硫化。
L-SBR是液体，是“材料助剂”，用于改善其他材料的性能，具有易混合、易浸润的特点。
